ステープレート試作

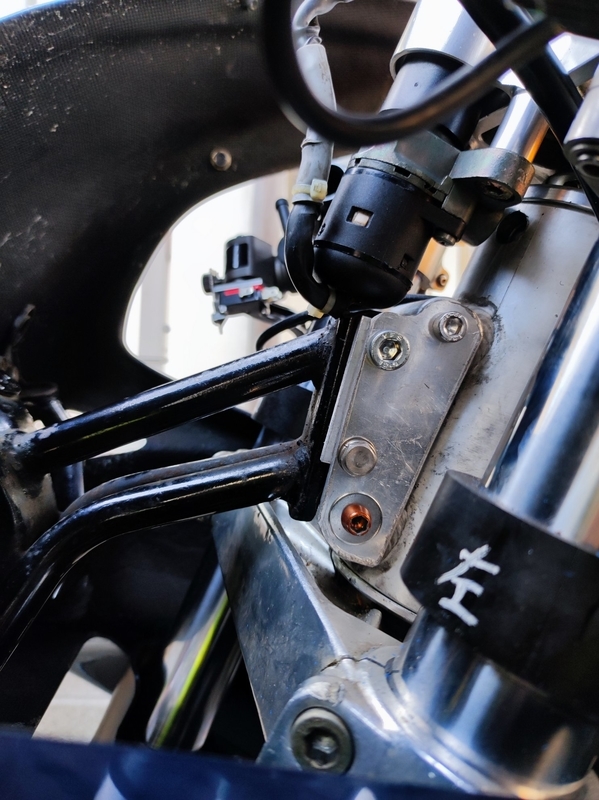

ヘッドライトステーを連結するためにフレーム側のアウタープレートを2mm厚のアルミ板から、幅を合わせるインナースペーサーを5mm厚のアルミ板から作成しました。
ネジ穴の位置決めに時間を掛けたため左側のセットのみ作成。ステー側は上のM8穴はそのまま固定に利用してM6穴を1個だけ下側に開けました。
余分な部分のカットも終わり、いざ取り付けようとしたらフレーム側ボスに使っていたM6の長ボルトがどこ探しても見つかりません。後で違う箱から見つかりましたが。

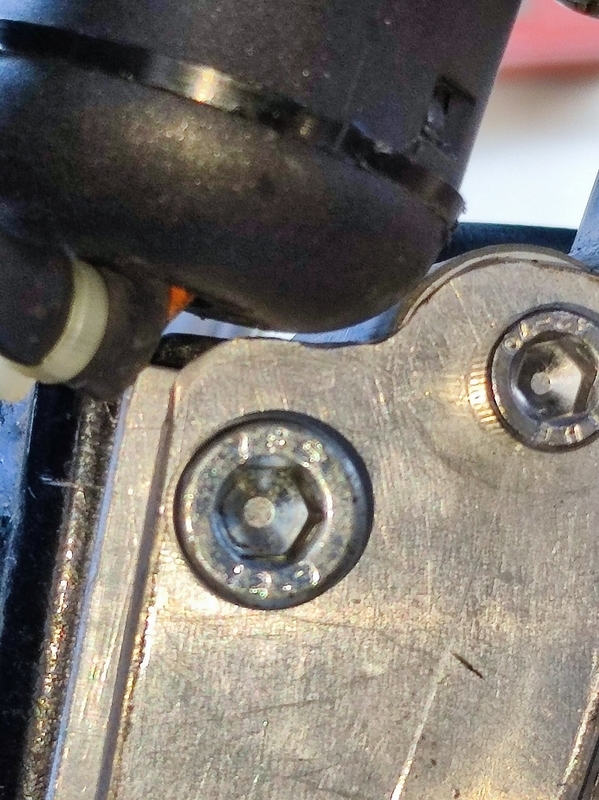

キーシリンダーとの隙間は結構ギリギリになりますが、まだ削る余地は十分にあります。大体の位置関係は把握出来たので、右側は明日作ります。
寸法
アウタープレートは95mmx40mmx2mmをアルミ板から切り出し。

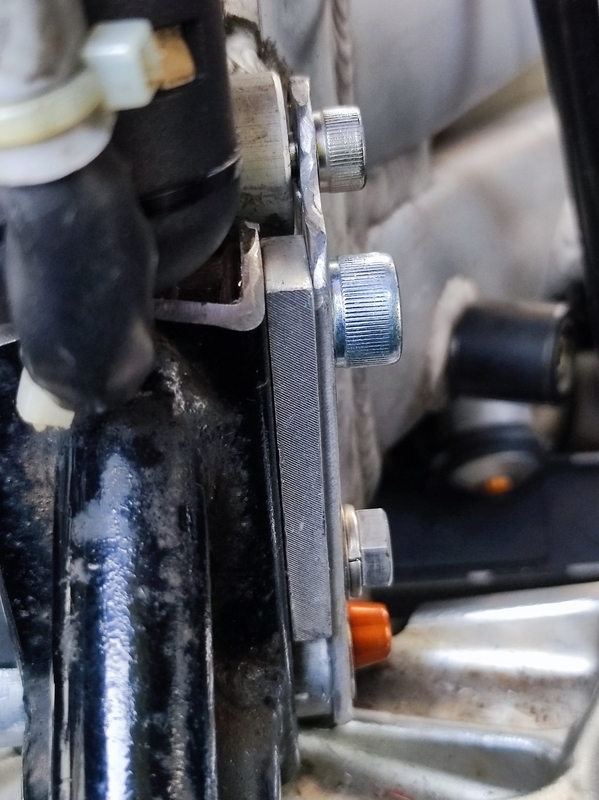

インナースペーサーは50mmx20mmx5mmをアルミ板から切り出し。

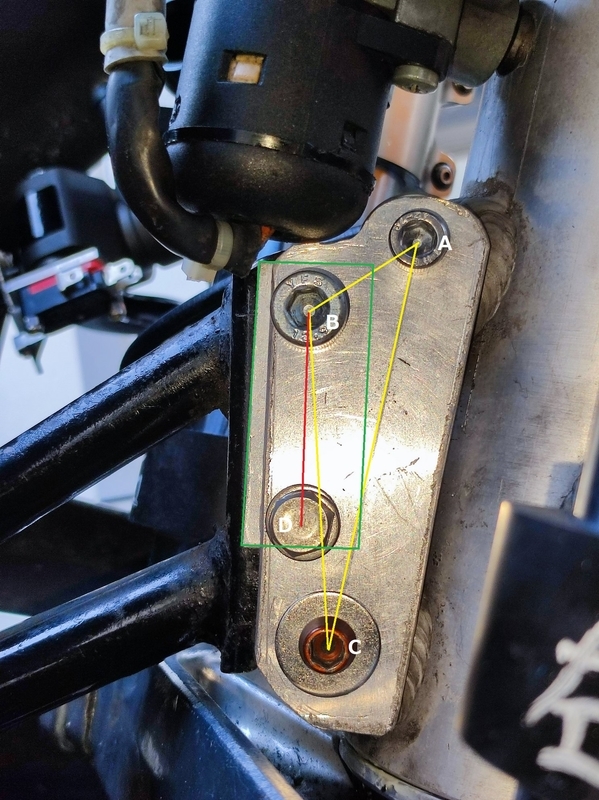

暫定ネジ穴はAB22mm。AC70mm。BC57mm。BD36mm。
